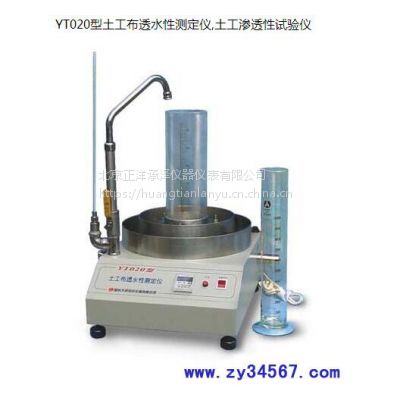

YT020型土工布透水性测定仪,土工渗透性试验仪适用范围：

用于土工织物及复合材料垂直渗透性能的测试。 YT020型土工布透水性测定仪是根据国家水利部水利标准规定所研发处理的仪器，符合标准SL/T235，用于测定在无负荷状态下、常水头与复合层  流条件下土工合成材料垂直渗透系数和透水率试验的方法，仪器包括安装试样装置，供水装置，恒水位装置和水位测量装置。联系方式：壹叁伍贰壹陆壹壹伍伍肆   壹捌陆壹肆零壹捌叁零捌

YT020型土工布透水性测定仪,土工渗透性试验仪执行标准GB/T15789、JTG E50、SL/T235、***11058、ASTM D4716

YT020型土工布透水性测定仪,土工渗透性试验仪参数：

1、水头压差：250mmH O（2450pa）
2、水位分度值：1mm
3、夹持器内径：50±0.5mm
4、适用试样厚度：≤20mm
5、时间控制器：0～99.99秒
6、量　　　筒：1000ml（分度：10ml）
7、水位分度值：1mm
8、温度计范围：0～50℃(精度0.1℃)
9、电　 　源：AC220V±10%    50Hz    100W
10、外形尺寸：400×500×850mm
11、重　　量：45kg

 安装要求

  1、安装试样装置：要求试样过水面积不小于20平方厘米，应能装单片和多片土工织物试样，密封性能应良好，不应有漏水。

  2、供水装置：管路宜短而粗，减小水头损失。
  3、恒水位装置：仪器应有溢流装置，在试验过程中保持常水头，并且容器应能调节水位，水头变化范围位1-150mm

  4、水位测量装置：水位测量应***至1mm
  5、其它：计时器、量筒、水桶、温度计等，计时器应***至0.1s，量筒准确至1%，温度计***至0.5℃

  6、对新安装试样应做空态（无试样）测定，以确定设备自身水头损失，在进行试样渗透系数计算时予以修正。

【试验准备】：联系方式：壹叁伍贰壹陆壹壹伍伍肆   壹捌陆壹肆零壹捌叁零捌
1 试验用水应为无杂质脱气水或蒸馏水。
2 制样方法：
   2.1、试样剪取距样品边缘不小100mm
   2.2、试样应该有代表性，不同试样应避免位于同一纵向和横向位置上，即采用梯形取样法，如果不可避免（如卷装，幅宽较窄），应在测试报告中注明情况。

   2.3、剪取试样时应满足准确度要求。
   2.4、剪取试样，应先有剪裁计划，然后再剪裁。
   2.5、对每项测试所用全部试样，应予以编号。
3 试样状态调节：
    3.1、试样应置于温度为20±2℃，相对湿度为60%±10%的环境中状态调节24小时。
    3.2、如果确认试样不受环境影响，则可省去状态调节处理，但应在记录中注明测试时的温度和湿度。

    3.3、各项指标测试中，实验室环境温度与湿度的要求同3.1条和3.2条内容
4 试样数量应符合下列规定：
    1 单片试样应不少于5个
     2 多片试样应不少于5组

【操作步骤】：联系方式：壹叁伍贰壹陆壹壹伍伍肆   壹捌陆壹肆零壹捌叁零捌
1 应充分饱和，试样安装操作过程中应防止空气进入试样，有条件的宜在水性装样。
2 节上游水位，应使其高出下游水位，水从上游流向下游，并溢出。
3 下游水位差稳定后，开启计时器，用量筒接取一定时段内的渗透水量，并测量水量于时间，测量时间不少于10s,测量水量不少于1000mL.

4 水位，改变水力梯度，重复2、3步骤，作渗透流速与水力梯度的关系曲线，取其线性范围内的试验结果，计算平均渗透系数。
